メーカー/型番

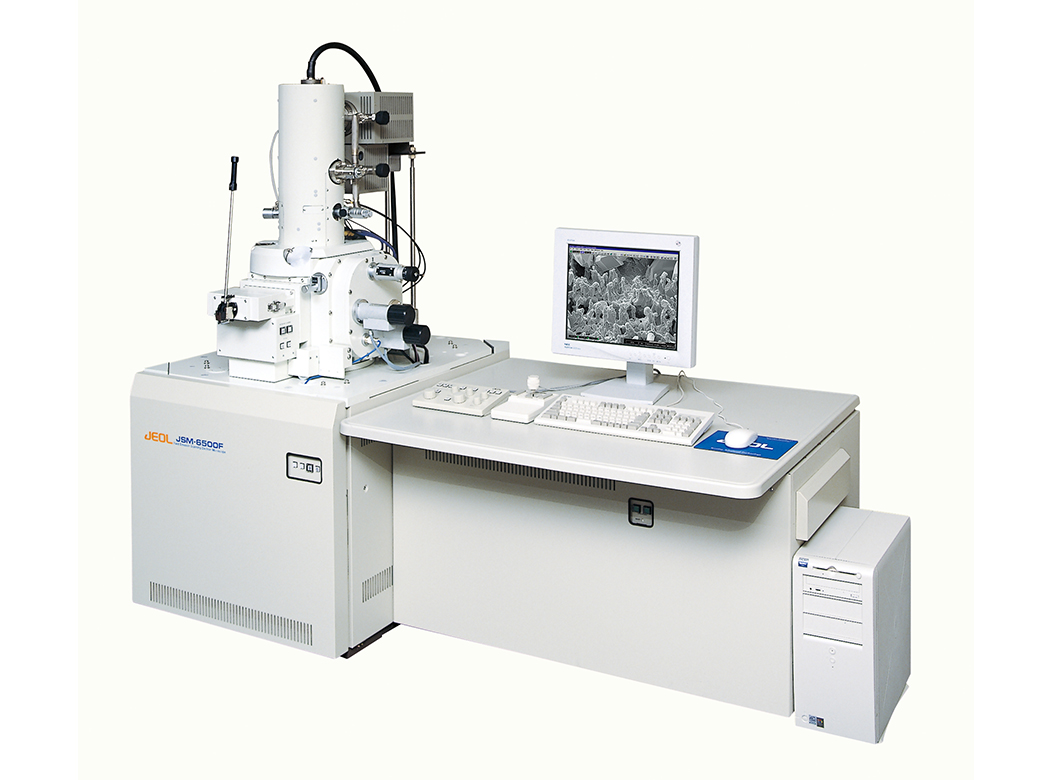

JEOL（日本電子）/JSM-6500F

装置概要

電界放出形電子銃搭載。（ショットキータイプ）
試料表面に電子線を照射し、表面構造を拡大、観察できる。
反射電子検出器を搭載、組成像と凹凸像を得ることができる。
◆オプションとしてエネルギー分散形X線分析装置 （EDS）を装備。
微小部の元素分析、元素マッピングを得ることができる。（元素範囲B～Uまで）

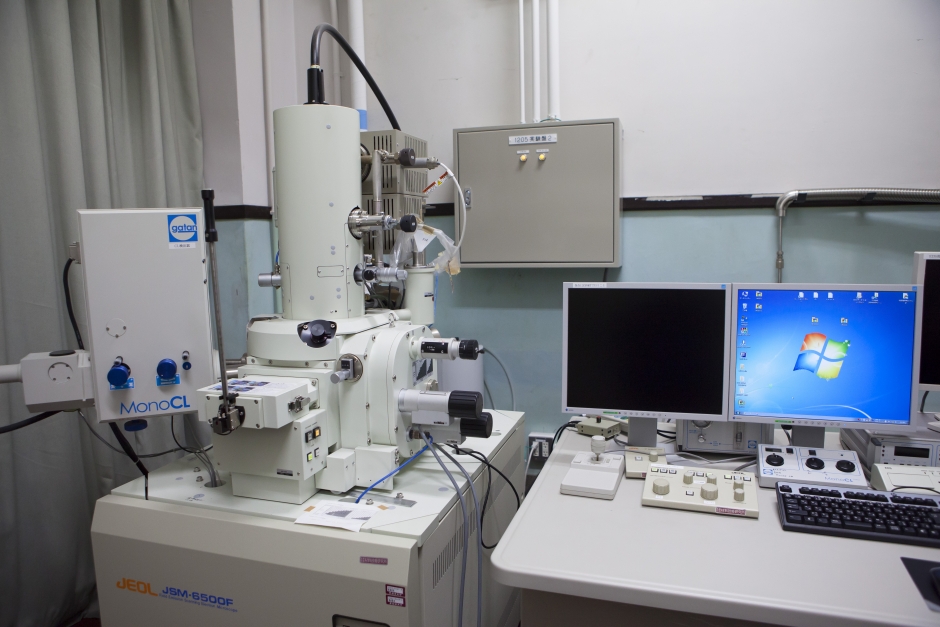

◆オプションとしてカソードルミネッセンス検出（MonoCL3：GATAN）を装備
波長分解CLスペクトル分析、波長分解CLイメージを得ることができる。（光学範囲：185 nm〜850 nm）

主な仕様

加速電圧：0.5 kV～30 kV
二次電子分解能：1.2 nm (30kV)

設置場所

42-1号館205室
