主な研究施設
Experimental Apparatus

西早稲田キャンパス　58号館1F
BLD.58 in Nishi Waseda Campus

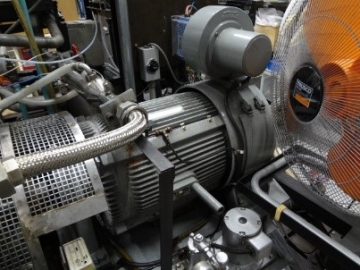

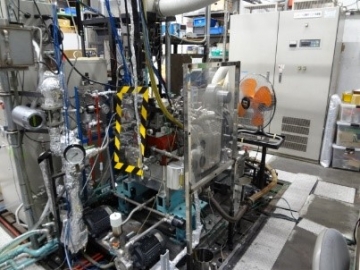

1.1　ACダイナモメータ / AC Dynamometer


型式：明電舎製/FCDY-NNR-∞-C
Type: MEIDEN/FCDY-NNR-∞-C
定格吸収動力： 22kW
Rated power(absorption) ： 22kW
定格駆動動力： 15kW
Rated power(drive) ： 15kW
最大回転数： 9000 rpm
Max. speed : 9000 rpm

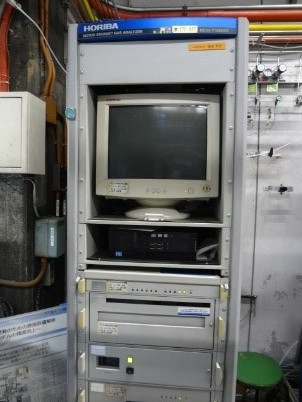

1.2 排気ガス分析計 / Exhaust gas analyzer


型式：堀場製作所製/MEXA-7100EGR
Type: HORIBA/MEXA-7100EGR
計測成分：CO，CO2，THC，NOx，Intake CO2
Measurement species: CO，CO2，THC，NOx，Intake CO2

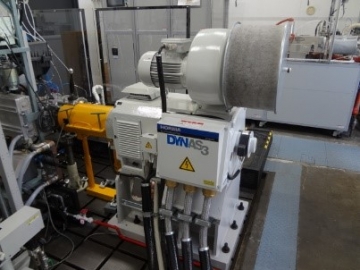

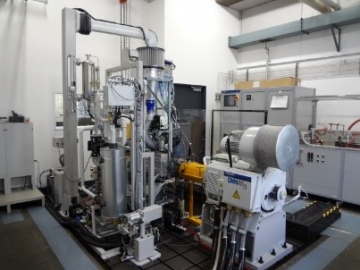

2.1　ACダイナモメータ / AC dynamometer


型式：堀場製作所製/LI250
Type: HORIBA/LI250
定格吸収動力　：250kW
Rated power(absorption):250kW
定格吸収トルク：480N・m
Rated torque(absorption):480N・m
最大回転数：10000 rpm
Max. speed: 10000 rpm

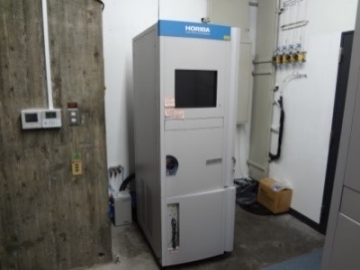

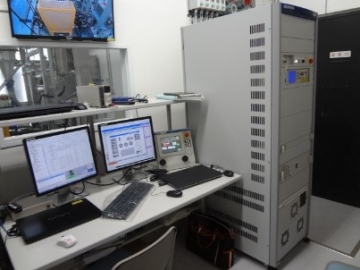

2.2　排気ガス分析計 ​/ Exhaust gas analyzer


型式： 堀場製作所製/MEXA-ONE-FT(2台)
Type: HORIBA/ MEXA-ONE-FT(2 units)
計測成分：NO,NO2,N2O,NH3など最大28成分(THC、O2も測定可能)
Measurement species: 28 species including NO,NO2,N2O,NH3 , THC and O2

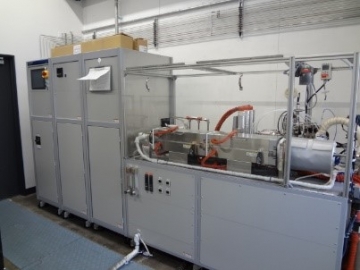

2.3　触媒評価装置 ​/ Catalyst reactor


型式：HORIBA製/SIGU-1000
Type : HORIBA/ SIGU-1000

触媒テストピースサイズ： φ25.4
Catalyst test piece size： φ25.4
ガス温度： 室温+α～800℃
Inlet Gas temperature:室温+α～800℃
トータルガス流量： 20～200L/min(st.25℃.1013hPa.WET Base)
Flow rate: 20～200L/min(st.25℃.1013hPa.WET Base)
流量制御方式：MFCによる質量流量制御
Control: mass flow controller
混合方式：流量比混合法
Mixing: flow rate ratio
昇温速度： 30～50℃/min
Temperature increase rate: 30～50℃/min

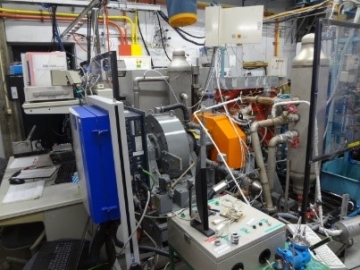

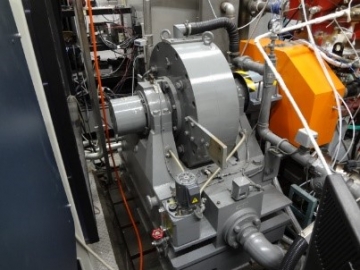

3.1　ECDYダイナモメータ / ECDY Dynamometer


型式：明電舎製/TWD-220
Type: MEIDEN/ TWD-220
定格吸収動力： 220kW
Rated power(absorption): 220kW

最大回転数： 8000 rpm
Max. speed: 8000 rpm

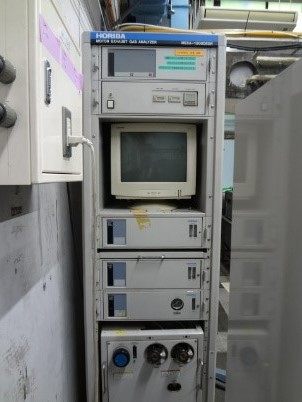

3.2　排気ガス分析計 / Exhaust gas analyzer


型式：堀場製作所製/MEXA-1500DEGR
Type: HORIBA/ MEXA-1500DEGR
計測成分：CO，CO2，THC，NOx，O2
Measurement species: CO，CO2，THC，NOx，O2

3.3　触媒評価装置 / Catalyst reactor

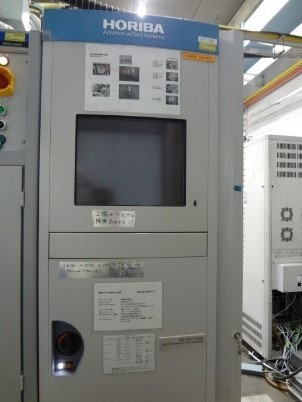

3.4　排気ガス分析計 / Exhaust gas analyzer


型式：堀場製作所製/MEXA-ONE-FT
Type: HORIBA/MEXA-ONE-FT
Measurement species: 28 species including NO,NO2,N2O,NH3 , THC and O2

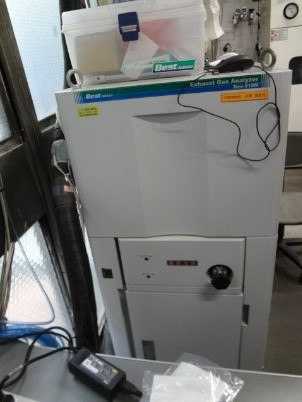

3.5　排気ガス分析計 / Exhaust gas analyzer


型式：ベスト測器製/BEX-510M
Type: Best/ BEX-510M
計測成分：高級HC
Measurement species: Higher hydrocarbons

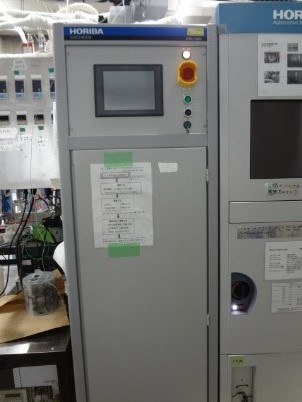

3.6　高沸点炭化水素添加ユニット / High boiling temperature hydrocarbons addition unit

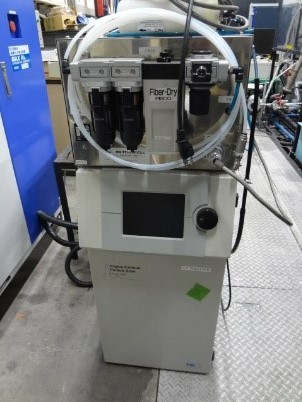

3.7　リアルタイム自動車排気微粒子解析装置 / Real time automotive particulate analyzer


型式：東京ダイレック製/EEPS3090
Type: Tokyo Direct/ EEPS3090
検出粒径範囲： 5.6~560nm
Detection: 5.6~560 nm
サンプル流量： 10 L/min.
Sampling flow rate: 10 L/min.
サンプル温度： 10~52℃
Sampling temperature: 10~52℃

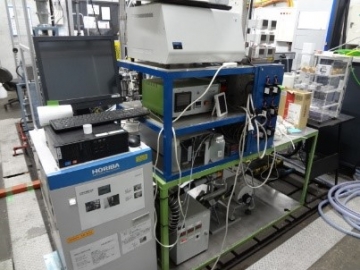

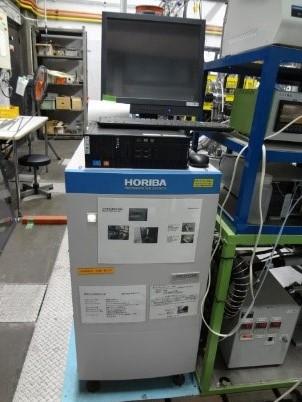

4.1　排気ガス分析計 / Exhaust gas analyzer


型式　　：堀場製作所製/MEXA-ONE-QL-NX
Type: HORIBA/ MEXA-ONE-QL-NX
計測成分：NO，NO2，N2O，NH3
Measurement species: NO，NO2，N2O，NH3

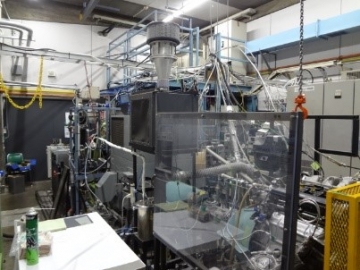

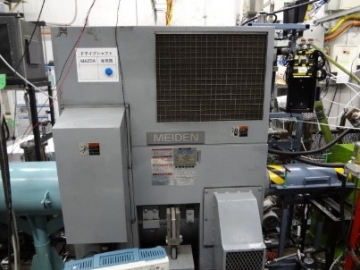

5.1　ACダイナモメータ(ダブルヘッドベンチ) / AC dynamometer (double head)


型式：明電舎製/FCDY-150
Type: MEIDEN/ FCDY-150
定格吸収動力：150kW
Rated power(absorption): 150kW
定格駆動動力：110kW
Rated power(drive): 110kW
最大回転数： 8000 rpm
Max. speed: 8000 rpm

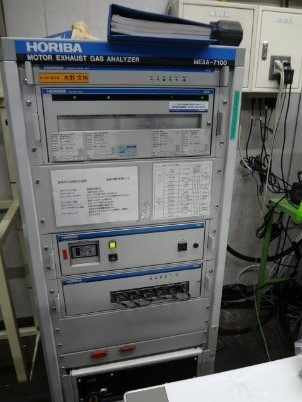

5.2　排気ガス分析計 / Exhaust gas analyzer


型式：堀場製作所製/MEXA-7100
Type: HORIBA/ MEXA-7100
計測成分：CO，CO2，THC，NOx
Measurement species: CO，CO2，THC，NOx

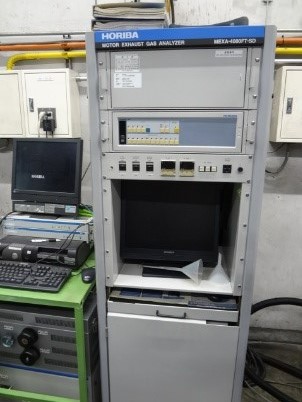

5.3　排気ガス分析計 / Exhaust gas analyzer


型式　　：堀場製作所製/MEXA-4000FT
Type: HORIBA/ MEXA-4000FT
計測成分：NO,NO2,N2O,NH3など最大28成分
Measurement species: 28 species including NO,NO2,N2O,NH3

6.1　急速圧縮膨張装置 / Rapid compression and expansion machine


Bore×Stroke : φ125×140 mm
Bore×Stroke : φ125×140 mm

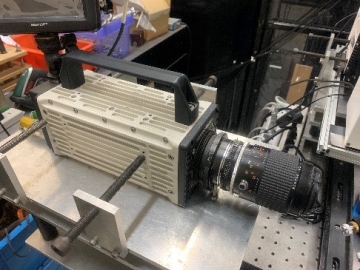

6.2　高速度ビデオカメラ / High speed video camera


型式：MEMRECAM GX-8
Type: MEMRECAM GX-8
センサー： 131万画素CMOS
Sensor: 1.31 million pixel CMOS
解像力 pixel： 1,024×1,280
Resolution pixel: 1,024×1,280
感度：カラーISO5,000 / モノクロISO20,000
Sensitivity: color ISO5,000 / monochrome ISO20,000
撮影速度： 50～600,000 fps
Flame rate: 50～600,000 fps
シャッター： 最速1/333,333秒
Sutter speed: max. 1/333,333 sec

西早稲田キャンパス　63号館B2F
BLD.63 in Nishi Waseda Campus

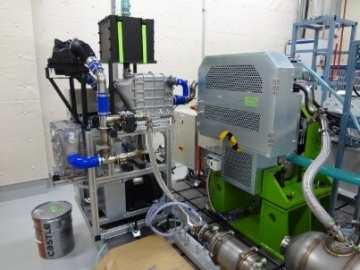

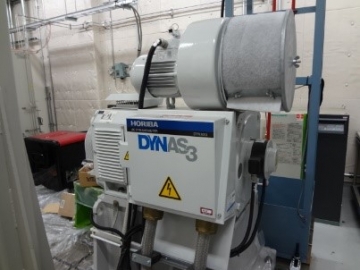

7.1　ACダイナモメータ / AC dynamometer


型式：堀場製作所製/LI145
Type: HORIBA/LI145
定格吸収動力： 145kW
Rated power (absorption) ： 145kW
定格吸収トルク：294 N・m
Rated torque(absorption)：294 N・m
最大回転数：10000 rpm
Max. speed: 10000 rpm

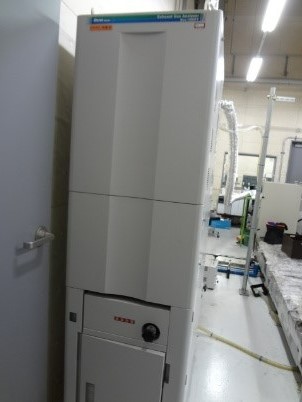

7.2　排気ガス分析計 / Exhaust gas analyzer


型式：ベスト測器製/BEX-1000FT
Type: BEST/ BEX-1000FT
計測成分：NO,NO2,N2O,NH3など最大40成分
Measurement species: 40 species including NO,NO2,N2O,NH3.

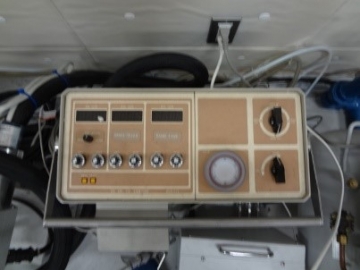

7.3　排気ガス分析計 / Exhaust gas analyzer


型式：ベスト測器製/BCC-711
Type: BEST/ BCC-711
計測成分：CO2
Measurement species: CO2

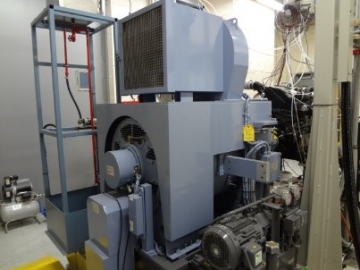

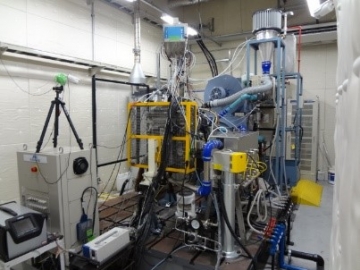

8.1　ダイナモメータ / Dynamometer


型式：明電舎製/DEB-DNR
Type: MEIDEN/ DEB-DNR
定格吸収動力：220kW
Rated power(absorption): 220kW
定格駆動動力：160kW
Rated power(drive): 160kW
最大回転数： 8000 rpm
Max. speed: 8000 rpm

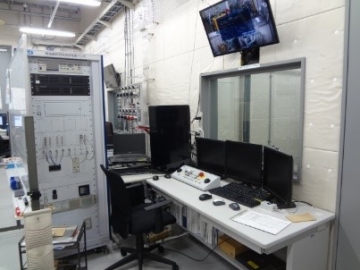

8.2　排気ガス分析計 / Exhaust gas analyzer


型式：ベスト測器製/BEX-1000FT
Type: BEST/ BEX-1000FT
計測成分：NO,NO2,N2O,NH3など最大40成分(H2も測定可能)
Measurement species: 40 species including NO,NO2,N2O,NH3.

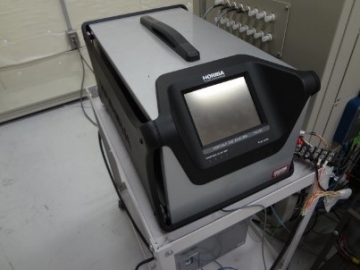

8.3　排気ガス分析計 / Exhaust gas analyzer


型式　　：堀場製作所製/PG-320
Type: HORIBA/PG-320
計測成分：CO2
Measurement species: CO2

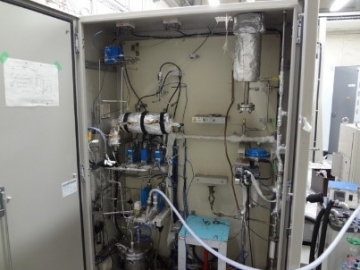

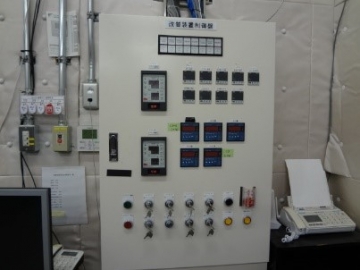

8.4　触媒試験装置 / Catalyst reactor

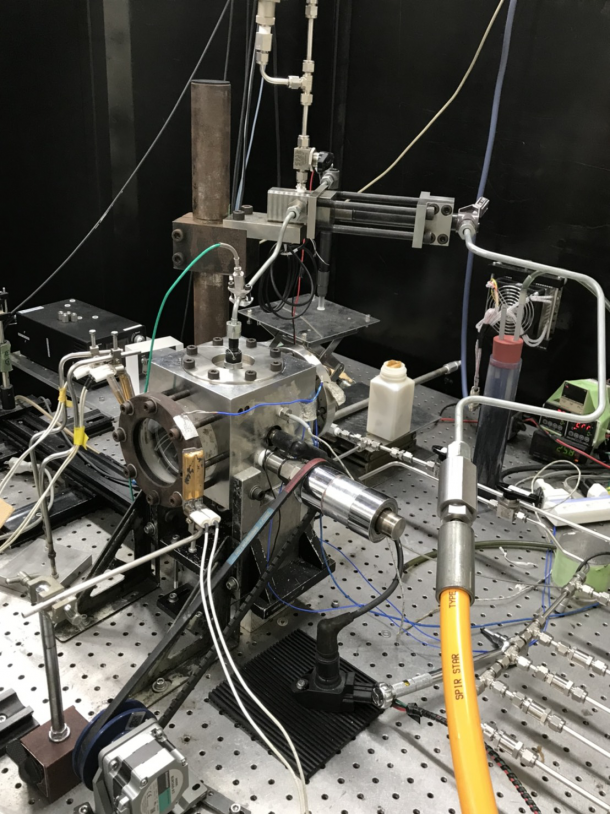

9.1　噴霧/火炎可視化用定容容器システム / Combustion chamber for spray/flame visualization

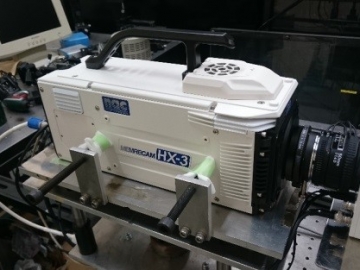

9.2　高速度ビデオカメラ / High speed video camera


型式：MEMRECAM HX-3
Type: MEMRECAM HX-3
センサー：500万画素 CMOS
Sensor : 5 million pixel CMOS
解像力pixel：2560 × 1920
Resolution: 2560 × 1920
感度：ISO 10000
Sensitivity: ISO 10000
撮影速度： 50- 1,300,000 fps
Flame rate: 50- 1,300,000 fps
シャッター： 1/100 – 1/1,000,000 sec.
Shutter speed: 1/100 – 1/1,000,000 sec.

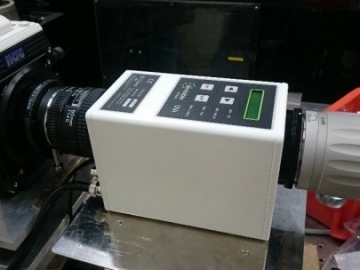

9.3　イメージインテンシファイア装置 / Image intensifier


型式： Invisible Vision UVi 1850
Type: Invisible Vision UVi 1850
Photoelectric surface：S20
Amplified Wavelength nm：200- 500
Maximum Gain：400,000
Resolution lp/mm：27

本庄キャンパス　90-6号館1F
BLD.90-6 in Honjo Campus


製造会社: 堀場製作所
Product: HORIBA

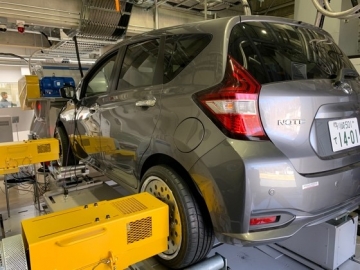

10.1　動力測定部 / Measurement for driving performance

吸収・駆動動力: 255 kW
Rated power： 255 kW
試験可能な車両諸元
Vehicle size
車両重量：　2500 kg（最大）
GVW：2500 kg（Max）
ホイールベース：2400~3000 mm
Wheelbase: 2400~3000 mm

10.2　排出ガス分析計（堀場製作所製 / MEXA1700D） / Exhaust gas analyzer(HORIBA/ MEXA1700D)

計測成分：CO，CO2，THC，NOx
Measurement species: CO，CO2，THC，NOx

10.3　排出ガス流量計（堀場製作所製 / EXFM-ONE） / Exhaust gas mass flow meter (HORIBA/ EXFM-ONE)

排ガス流量：0-10 m3/min（20 ℃，101.3 kPa)
Exhaust gas flow rate: 0-10 m3/min（20 ℃，101.3 kPa)
